Коллектор односекционный КР-1-10

Коллектор односекционный предназначен для объединения нескольких баллонов различной емкости по ГОСТ 949-73 или 15850-84 в единую систему и обеспечения газоснабжения потребителей с большим расходом технических/медицинских газов (сварочных цехов, участков газо-плазменной резки и обработки металлов, предприятий химической и добывающей промышленности, медицинских учреждений и т.д.). Изделие может быть также использовано для наполнения баллонов по ГОСТ 949-73 от установок разделения атмосферного воздуха, газификаторов, компрессоров и других источников различных технических газов.

Параметры	Характеристики
Рабочая среда	- газы, получаемые разделением атмосферного воздуха (азот, аргон, кислород, ксенон и другие инертные газы, углекислый газ и т.д.); - горючие газы (ацетилен, бутан, водород, метан, МАФ, природный газ, пропан, этан и т.д.); - агрессивные газы (аммиак, хлор и т.д.); - другие технические и медицинские газы (гелий, диоксид серы, закись азота, сероводород, фреон, циклопропан, элегаз и т.д.);
Вместимость	10 баллонов по ГОСТ 949-73 или 15850-84
Количество секций, шт	1
Диаметр трубопровода, мм	38
Макс. давление газа в баллонах, МПа (атм)	20 (200)
Испытательное гидравлическое давление коллектора в сборе, МПа (атм)	30 (300)
Климатическое исполнение по ГОСТ 15150-69	УХЛ2 (от -50С до +45С)

Описание конструкции и принципа действия:

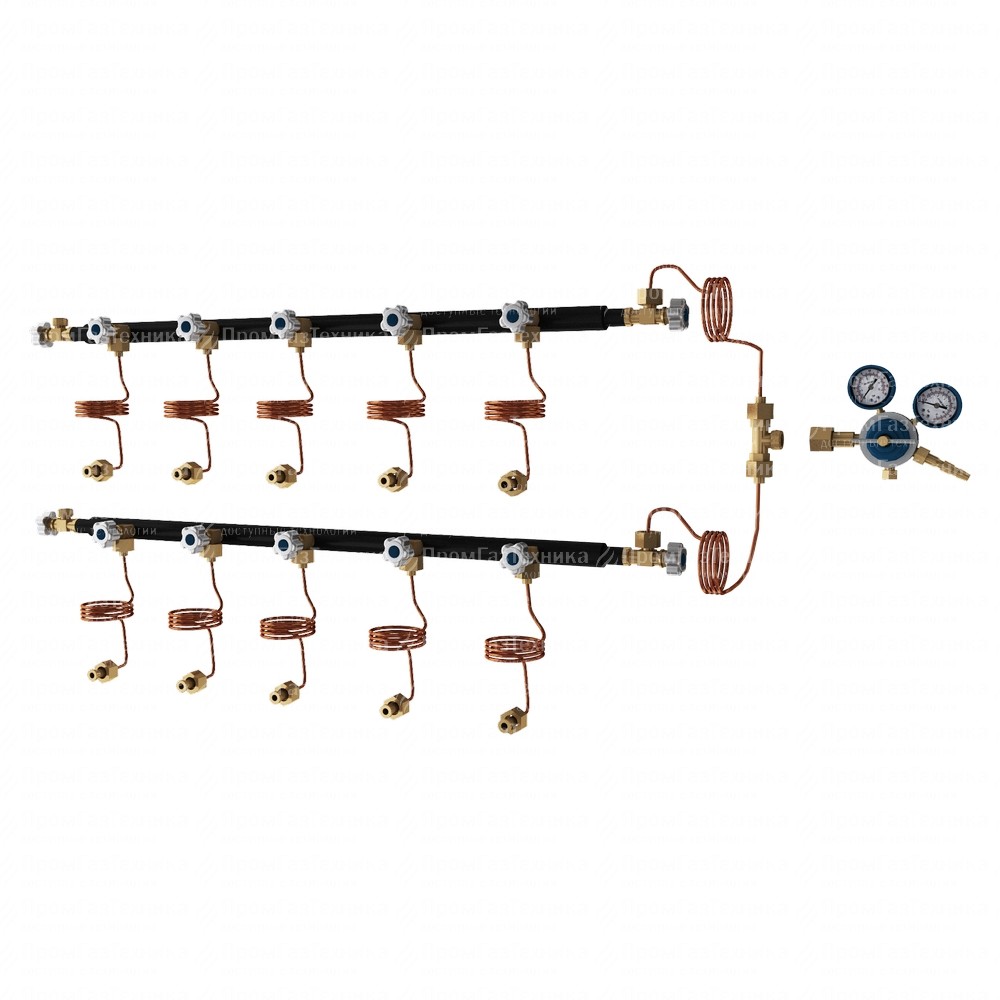

Коллектор односекционный в общем случае представляет собой цельный либо составной трубопровод, объединяющий несколько баллонов в единую систему для подачи газа потребителям через выходной вентиль. Вентили (входные, выходные и разгрузочные) вкручиваются в радиальные и торцевые бобышки, приваренные к трубопроводу. Баллоны присоединяются к коллектору через гибкие змеевики-компенсаторы. Материал коллектора и змеевиков-компенсаторов - латунь/медь (для неагрессивных/инертных газов), либо нержавеющая сталь (для агрессивных газов, ацетилена). Управление потоком газа осуществляется входными/выходными вентилями. Разгрузочный вентиль служит для сброса остаточного давления из коллектора при проведении технического обслуживания. Кроме того, коллектор может быть использован для наполнения баллонов от источников технических газов. В этом случае поток газа меняет свое направление - к выходному вентилю присоединяется заправочная магистраль, а наполнение баллонов осуществляется через входные вентили и змеевики-компенсаторы. Коллектор односекционный входит в состав рамп разрядных и может быть использован для ремонта либо самостоятельной сборки данных изделий.

Коллектор односекционный поставляется комплектно, полностью готовый к эксплуатации:

• цельный либо составной трубопровод (труба из латуни либо нержавеющей стали) - 1 шт;
• входной вентиль (тип в зависимости от рабочей среды) - 10 шт;
• выходной вентиль (тип в зависимости от рабочей среды) - 1 шт;
• разгрузочный вентиль (тип в зависимости от рабочей среды) - 1 шт;
• змеевик-компенсатор ЗР (медь/латунь либо нержавеющая сталь) - 10 шт;

Дополнительные опции:

• подогреватель газа с источником питания;
• манометр с трехходовым клапаном и устройством отбора;
• баллонный редуктор (в зависимости от типа рабочей среды максимальный расход газа до 50 м3/час);
• рамповый редуктор (в зависимости от типа рабочей среды максимальный расход газа до 500 м3/час);
• другое оборудование;

Нормативные документы и гарантии производителя:

• изделие разработано и производится согласно требованиям ТУ 3645-001-15467548-2017;
• изделие соответствует требованиям технического регламента ТР ТС 010/2011 "О безопасности машин и оборудования" (см. декларацию соответствия);
• при отгрузке предоставляется паспорт изделия;
• гарантийный срок эксплуатации - 1 год;

Пример полного обозначения изделия в зависимости от исполнения, комплектации и рабочей среды:
Коллектор односекционный КР-1-10 (10 х 40л, аргон), для 10 баллонов аргона объемом 40л.
