Описание
Коллектор двухсекционный предназначен для объединения нескольких баллонов различной емкости по ГОСТ 949-73 или 15850-84 в единую систему и обеспечения непрерывного газоснабжения потребителей с большим расходом технических/медицинских газов (сварочных цехов, участков газо-плазменной резки и обработки металлов, предприятий химической и добывающей промышленности, медицинских учреждений и т.д.). Изделие может быть также использовано для наполнения баллонов по ГОСТ 949-73 от установок разделения атмосферного воздуха, газификаторов, компрессоров и других источников различных технических газов.
Описание конструкции и принципа действия:
Коллектор двухсекционный в общем случае представляет собой цельный либо составной трубопровод, объединяющий несколько баллонов в единую систему для подачи газа потребителям через выходной вентиль. Наличие двух независимых секций коллектора позволяет выводить баллоны из эксплуатации группами, обеспечивая непрерывность газоснабжения. Вентили (входные, выходные и разгрузочные) вкручиваются в радиальные и торцевые бобышки, приваренные к трубопроводу. Баллоны присоединяются к коллектору через гибкие змеевики-компенсаторы. Материал коллектора и змеевиков-компенсаторов - латунь/медь (для неагрессивных/инертных газов), либо нержавеющая сталь (для агрессивных газов, ацетилена). Управление потоком газа осуществляется входными/выходными вентилями. Разгрузочный вентиль служит для сброса остаточного давления из коллектора при проведении технического обслуживания. Кроме того, коллектор может быть использован для наполнения баллонов от источников технических газов. В этом случае поток газа меняет свое направление - к выходному вентилю присоединяется заправочная магистраль, а наполнение баллонов осуществляется через входные вентили и змеевики-компенсаторы. Коллектор двухсекционный входит в состав рамп перепускных и может быть использован для ремонта либо самостоятельной сборки данных изделий.
Коллектор двухсекционный поставляется комплектно, полностью готовый к эксплуатации:
Коллектор двухсекционный КР-2-2 (2 х 40л, аргон), для 2 баллонов аргона объемом 40л.
Чтобы купить коллектор двухсекционный по низкой цене из наличия на складе, обратитесь к нам:
Параметры | Характеристики |
---|---|
Рабочая среда |
- газы, получаемые разделением атмосферного воздуха (азот, аргон, кислород, ксенон и другие инертные газы, углекислый газ и т.д.); - горючие газы (ацетилен, бутан, водород, метан, МАФ, природный газ, пропан, этан и т.д.); - агрессивные газы (аммиак, хлор и т.д.); - другие технические и медицинские газы (гелий, диоксид серы, закись азота, сероводород, фреон, циклопропан, элегаз и т.д.); |
Вместимость | 2 баллона по ГОСТ 949-73 или 15850-84 |
Количество секций, шт | 2 |
Диаметр трубопровода, мм | 38 |
Макс. давление газа в баллонах, МПа (атм) | 20 (200) |
Испытательное гидравлическое давление коллектора в сборе, МПа (атм) | 30 (300) |
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ2 (от -50С до +45С) |
Описание конструкции и принципа действия:
Коллектор двухсекционный в общем случае представляет собой цельный либо составной трубопровод, объединяющий несколько баллонов в единую систему для подачи газа потребителям через выходной вентиль. Наличие двух независимых секций коллектора позволяет выводить баллоны из эксплуатации группами, обеспечивая непрерывность газоснабжения. Вентили (входные, выходные и разгрузочные) вкручиваются в радиальные и торцевые бобышки, приваренные к трубопроводу. Баллоны присоединяются к коллектору через гибкие змеевики-компенсаторы. Материал коллектора и змеевиков-компенсаторов - латунь/медь (для неагрессивных/инертных газов), либо нержавеющая сталь (для агрессивных газов, ацетилена). Управление потоком газа осуществляется входными/выходными вентилями. Разгрузочный вентиль служит для сброса остаточного давления из коллектора при проведении технического обслуживания. Кроме того, коллектор может быть использован для наполнения баллонов от источников технических газов. В этом случае поток газа меняет свое направление - к выходному вентилю присоединяется заправочная магистраль, а наполнение баллонов осуществляется через входные вентили и змеевики-компенсаторы. Коллектор двухсекционный входит в состав рамп перепускных и может быть использован для ремонта либо самостоятельной сборки данных изделий.
Коллектор двухсекционный поставляется комплектно, полностью готовый к эксплуатации:
- цельный либо составной двухсекционный трубопровод (труба из латуни либо нержавеющей стали) - 1 шт;
- входной вентиль (тип в зависимости от рабочей среды) - 2 шт;
- выходной вентиль (тип в зависимости от рабочей среды) - 2 шт;
- разгрузочный вентиль (тип в зависимости от рабочей среды) - 2 шт;
- змеевик-компенсатор ЗР (медь/латунь либо нержавеющая сталь) - 2 шт;
- подогреватель газа с источником питания;
- манометр с трехходовым клапаном и устройством отбора;
- баллонный редуктор (в зависимости от типа рабочей среды максимальный расход газа до 50 м3/час);
- рамповый редуктор (в зависимости от типа рабочей среды максимальный расход газа до 500 м3/час);
- автоматический щит переключения секций коллектора и/или управляющих потоком газа электромагнитных клапанов;
- другое оборудование;
- изделие разработано и производится согласно требованиям ТУ 3645-001-15467548-2017;
- изделие соответствует требованиям технического регламента ТР ТС 010/2011 "О безопасности машин и оборудования" (см. декларацию соответствия);
- при отгрузке предоставляется паспорт изделия;
- гарантийный срок эксплуатации - 1 год;

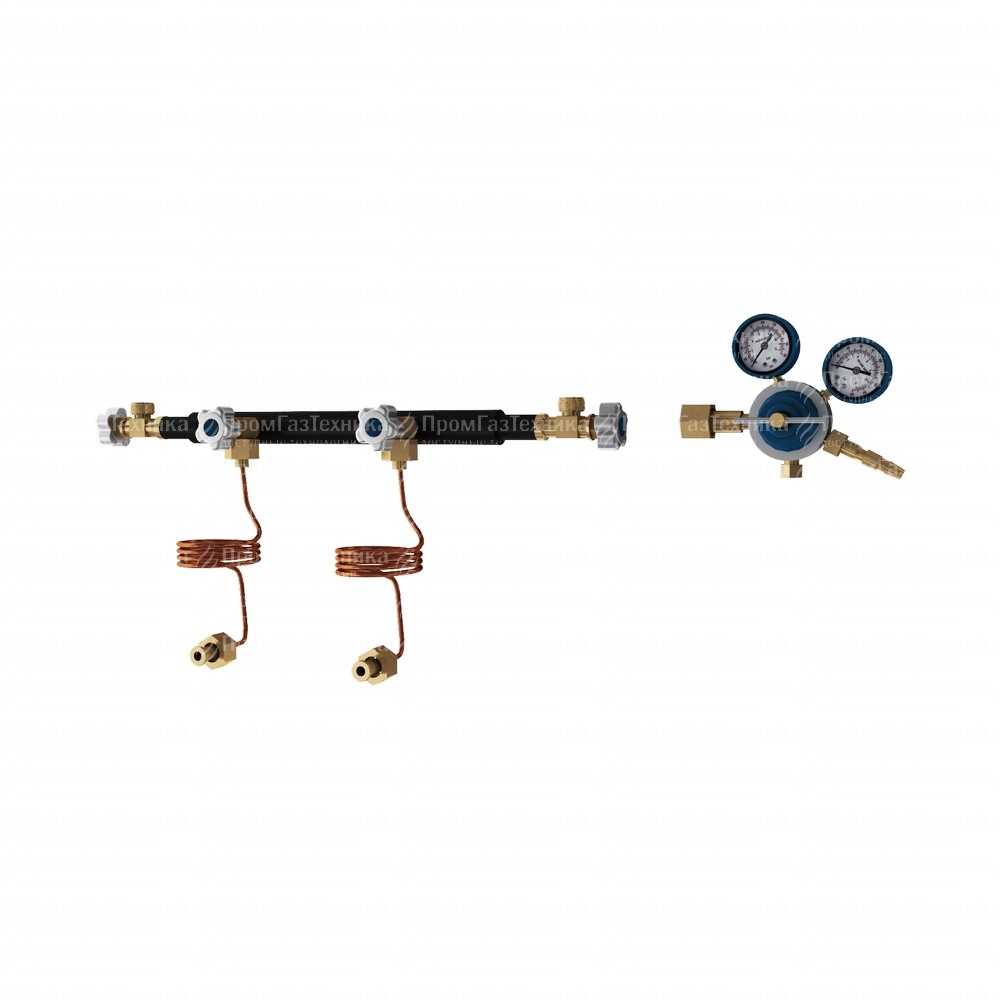

Коллектор двухсекционный КР-2-2 (2 х 40л, аргон), для 2 баллонов аргона объемом 40л.
Чтобы купить коллектор двухсекционный по низкой цене из наличия на складе, обратитесь к нам:
- по телефону +7 (996) 183-55-40
- по электронной почте info@pgzt.ru Либо нажмите кнопку "В корзину" на странице описания товара.
Характеристики
Вместимость | 2 баллона; |
Входной вентиль | 2 шт; |
Выходной вентиль | 2 шт; |
Разгрузочный вентиль | 2 шт; |
Змеевик-компенсатор | 2 шт; |
